第14回 風力発電コンペ WINCOM 2021

WINCOM 2021

エントリーNo. 17

所属
山形県立山形工業高等学校

YAMAKO-T-2021


使用発電機数: 1

チームの紹介


山形工業高校の教員で編成したチームです。𠮷田幸宏(電気電子科)、櫻井晋弥(土木・化学科)、逸見健太(土木・化学科)、遠藤知也(機械科)です。今回、生徒引率がなくて大変残念でしたが、技術が絶えることがないように申し込みました。よろしくお願いいたします。

風車のコンセプト

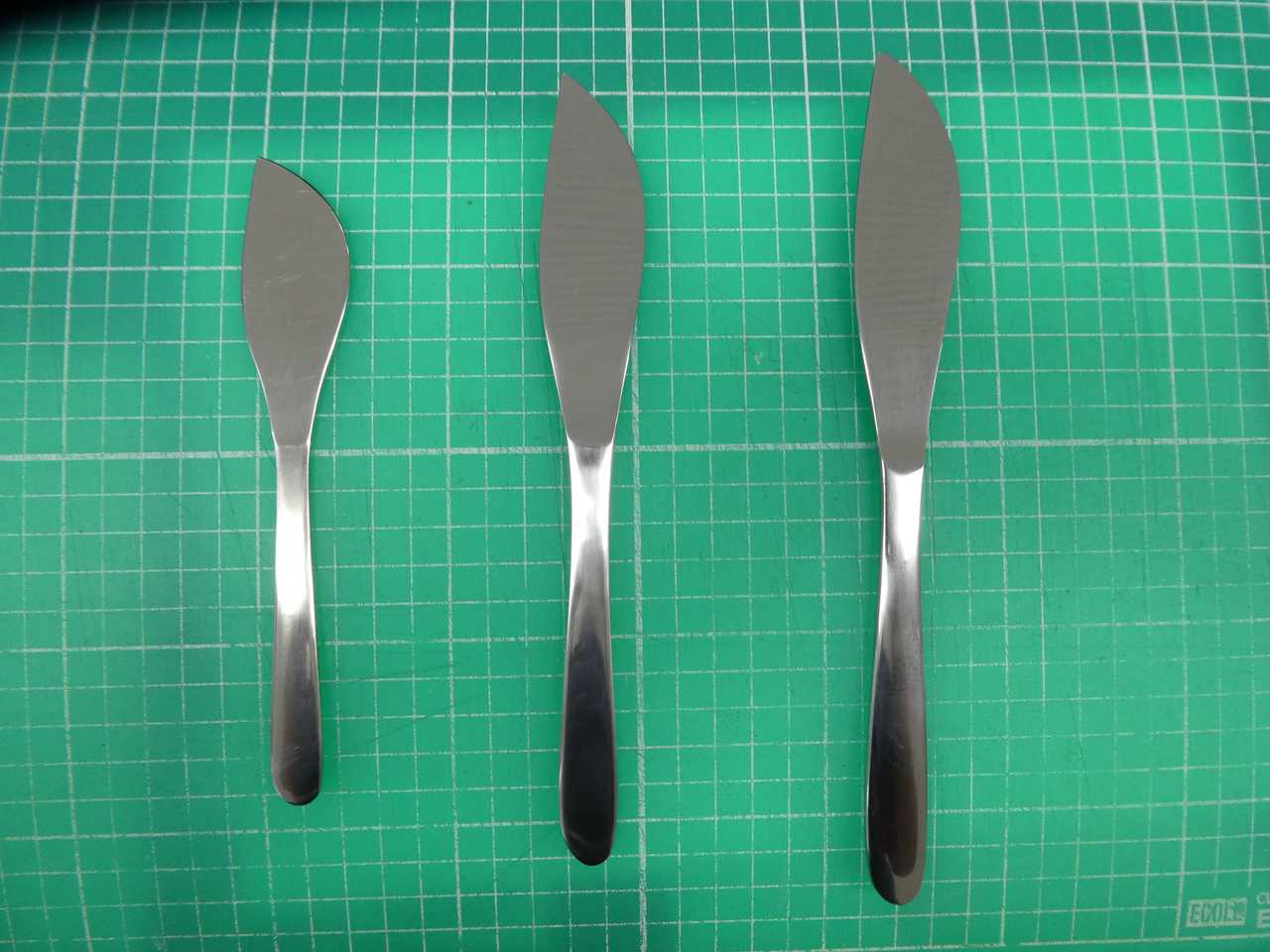

コンセプトはいつも「答えは日常生活の中にある」です。今回は、柳宗理のカラトリーから、ブレードにしたら回りそうなナイフを選択してそれを羽根にしました。製作も見直して、ごみが極力出ないようにスタイロフォームを切り出す段階から考えました。

材料の工夫


軽量化を図るために、バルサ材とスタイロフォームを中心に製作しました。

構造・製作上の工夫

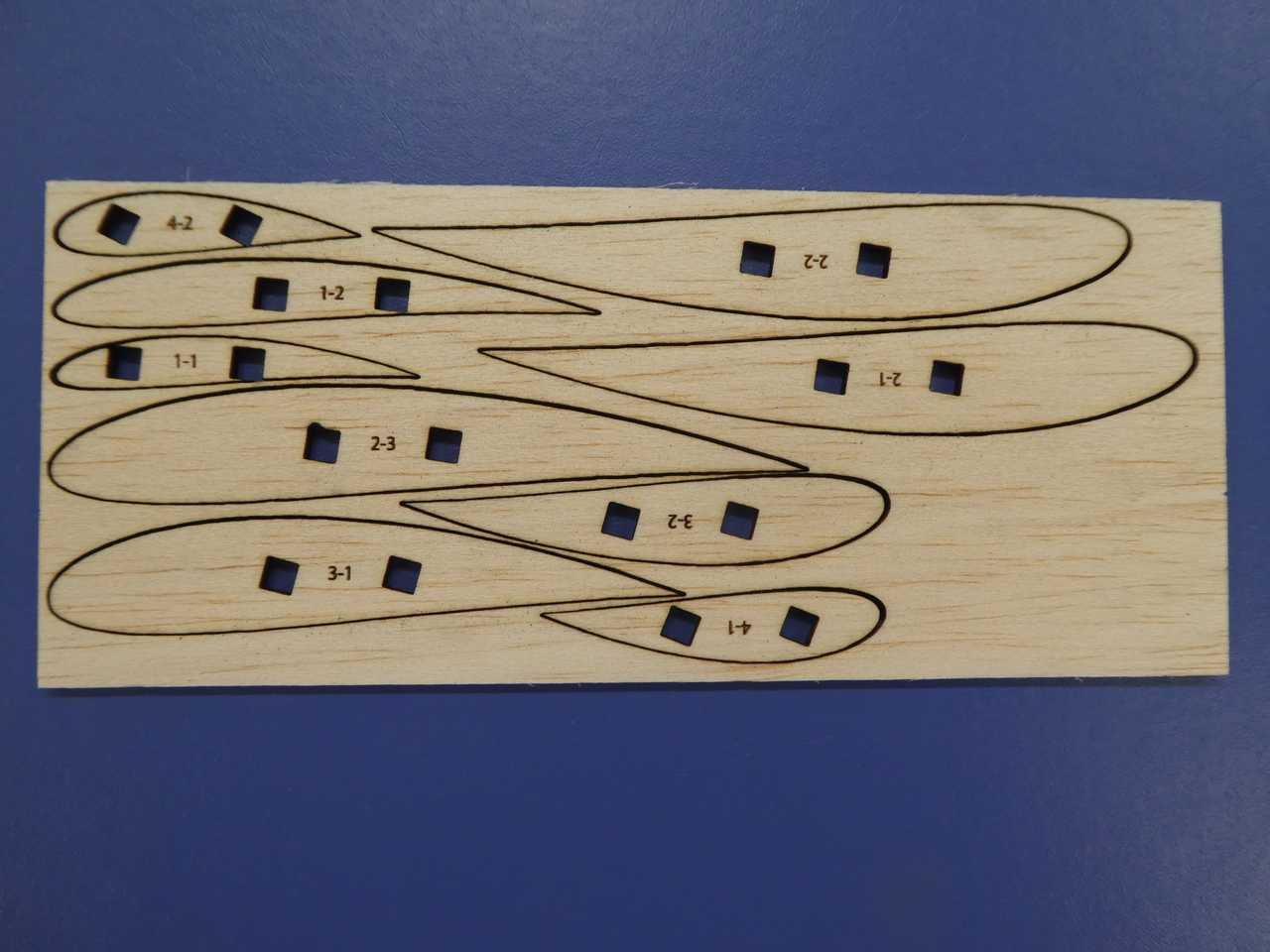

木材とバルサで羽根の骨組みを製作し、その間をスタイロフォームで製作しました。NACA45系を断面として、シミュレーションソフトで角度を割り出し、レーザーカッターで切り出しました。ただ、羽根の先端部分について、いいアイデアが出ずまだ未完成です。今回は発電量を意識せず、来年に向けてのいいステップになるように製作しています。

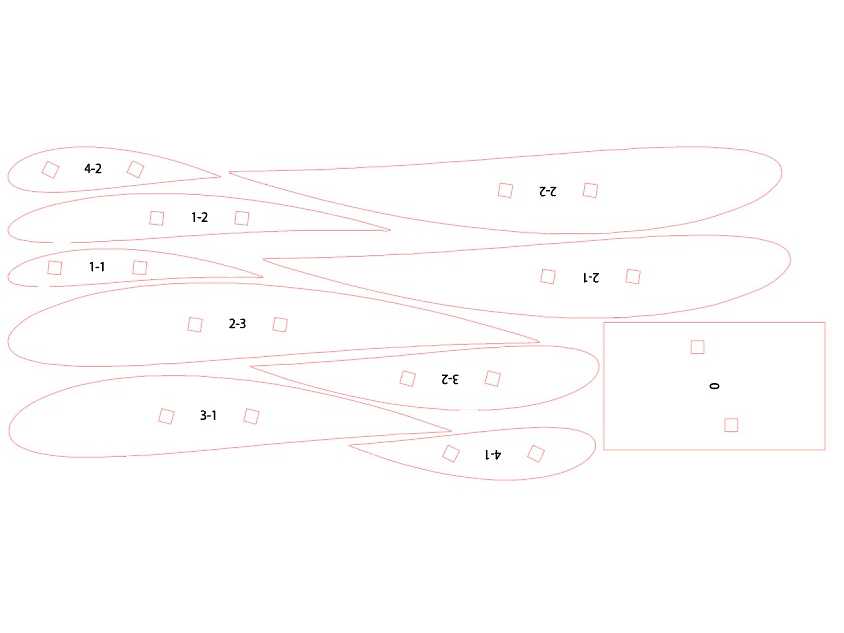

風力発電装置の設計図

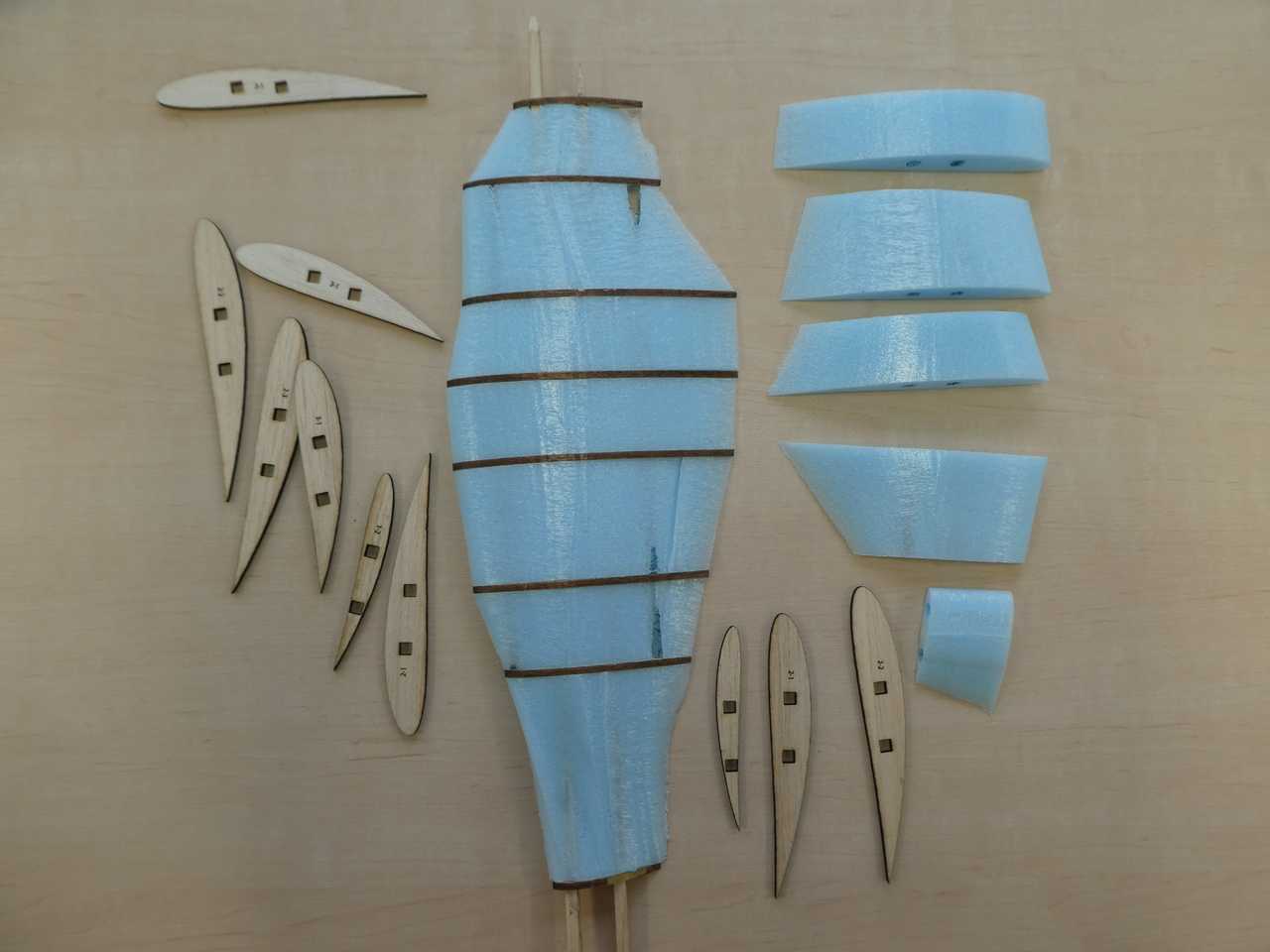

製作写真


完成写真
